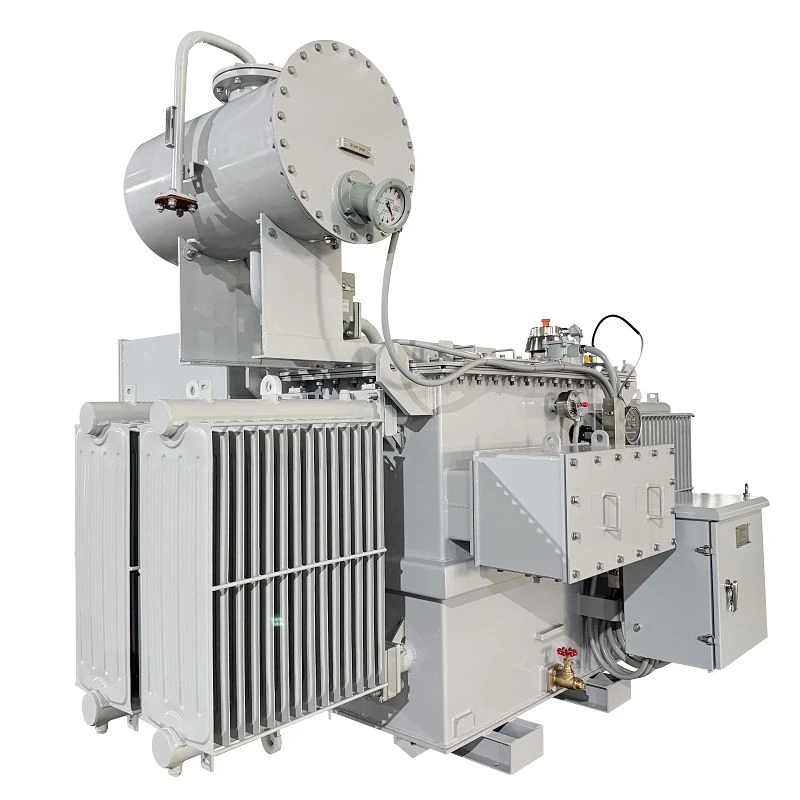

Трансформатор підстанції Купер 750 кВА-34,5/0,48 кВ|Нікарагуа 2026
Потужність: 750 кВА
Напруга: 34,5/0,48 кВ
Особливість: ККД 99,15%.
Jiangshan Scotech Electrical Co., Ltd є одним із найнадійніших виробників і постачальників трансформаторів мідних підстанцій 750 ква-34,5/0,48 кВ|Нікарагуа 2026 в Китаї. Будь ласка, не соромтеся купувати рентабельні продукти для продажу тут і отримувати схеми від нашої фабрики. Зв'яжіться з нами для отримання додаткової інформації.
Трансформатор підстанції – компактна інтеграція, максимальна надійність, від мережі до навантаження за один крок.
01 Загальний
1.1 Опис проекту
Трансформатор підстанції 750 кВА був поставлений в Нікарагуа в 2026 році. Номінальна потужність трансформатора 750 кВА з охолодженням KNAN. Висока напруга 34,5 кВ з діапазоном відводів ±2*2,5% (NLTC), низька напруга 0,48 кВ, вони утворили векторну групу Dyn11.
Цей трансформатор є частиною проекту золотопереробного заводу La India, розташованого в західних передгір’ях центрального нагір’я Нікарагуа, приблизно в 70 км на північ від Манагуа на висоті 406 метрів над рівнем моря. Місцезнаходження представляє собою складне тропічне середовище: температура навколишнього середовища коливається від 17,5° до 32,8°, з максимальною відносною вологістю 79% у червні, а річна кількість опадів досягає 1239 мм.
Клієнту потрібен був трансформатор, здатний безперервно працювати в режимі 24/7/365 із розрахунковим терміном служби 25 років, який відповідає сейсмічним стандартам RNC 07 і ASCE7 22/IBC2024, під час роботи в середовищі з високими концентраціями бактеріально забрудненого пилу-де миття електрообладнання водою не дозволяється.
Компанія SCOTECH розробила цей трансформатор підстанції потужністю 750 кВА спеціально для цих складних умов на місці. Корпус створений для установки на зовнішній панелі з системами охолодження та ізоляції, оптимізованими для високої температури та вологості. Використання рідини з природним складним ефіром FR3-не містить ПХБ та безпечно для навколишнього середовища-забезпечує високу температуру займання (більше або дорівнює 300 градусам) і чудову вологостійкість, що має вирішальне значення для тривалої надійності в тропічному кліматі. Трансформатор повністю оснащений датчиками температури масла, пристроями скидання тиску, газовим реле та всебічними аксесуарами для моніторингу для підтримки роботи без технічного обслуговування між запланованими відключеннями. Його міцна конструкція та сейсмічна конструкція забезпечують стабільну роботу протягом 25 років експлуатації проекту.
Цей проект є ще однією віхою у зростанні присутності SCOTECH у гірничодобувному та промисловому секторах Центральної Америки. Блок потужністю 750 кВА забезпечить надійне перетворення електроенергії для розподільчої мережі переробного заводу, сприяючи загальній ефективності роботи підприємства. Цей клієнт проекту також розмістив замовлення на ще один трансформатор підстанції 2500 кВА 34,5/0,48 кВ.
1.2 Технічна специфікація
Технічні характеристики трансформатора підстанції потужністю 750 кВА та паспорт
|
Доставлено до
Нікарагуа
|
|
рік
2026
|
|
Тип
блок підстанції трансформатор
|
|
Стандартний
IEEE C57.12.36-2007
|
|
Номінальна потужність
750 кВА
|
|
Частота
60 Гц
|
|
Фаза
3
|
|
Тип охолодження
КНАН
|
|
Первинна напруга
34,5 кВ
|
|
Вторинна напруга
0,48 кВ
|
|
Матеріал намотування
Мідь
|
|
Векторна група
Dyn11
|
|
Імпеданс
5.75%
|
|
Ефективність
99.15%
|
|
Натисніть Changer
NLTC
|
|
Діапазон натискання
±2*2.5%
|
|
Без втрати навантаження
1,3 кВт
|
|
При втраті навантаження
8,46 кВт
|
1.3 Креслення
Схема трансформатора підстанції 750 кВА і розмір.
 |
 |
 |
 |
02 Виробництво
2.1 Бак
Резервуар виготовлено з високо-сталі з повним-зварюванням, щоб забезпечити абсолютну герметичність-за будь-яких умов експлуатації. Резервуар, розроблений спеціально для тропічного високогір’я на території Ла-Індії, має -корозійно-стійке-покриття, яке витримує відносну вологість 79%, річну кількість опадів 1239 мм і температуру до 32,8°. Його міцна конструкція відповідає сейсмічним вимогам RNC 07 і ASCE7 22/IBC2024, забезпечуючи цілісність конструкції під час сейсмічних подій. Герметичний корпус також захищає внутрішні компоненти від пилу, зараженого бактеріями, усуваючи необхідність миття електрообладнання водою. Усі втулки (HV, LV та нейтраль) встановлені збоку для зручного доступу до кабелю, зберігаючи при цьому захисну цілісність резервуара.
2.2 Кабельна коробка HV/LV
Трансформатор обладнано спеціальними кабельними коробками високої- та низької- напруги, які забезпечують безпечні та захищені від атмосферних впливів кінцеві точки для вхідних і вихідних силових кабелів. Кабельна коробка високого напруги призначена для кінцевих з’єднань кабелів напругою 34,5 кВ, тоді як коробка кабелю низького напруги вміщує з’єднання напругою 0,48 кВ, кожна з яких має міцну конструкцію для забезпечення надійного електричного зазору та шляхів витоку. Обидві кабельні коробки мають-наповнені повітрям металеві-корпуси, які спрощують просте завершення кабелю та обслуговування. Нижні пластини можна знімати, щоб спростити введення кабелю та закріплення на місці-.
2.3 Сапун
Осушувач повітря приєднаний до масляного консерватора, наповненого осушувачем із силікагелем, щоб запобігти потраплянню вологи та забруднень у систему збереження масла. Коли трансформаторне масло розширюється і стискається внаслідок зміни температури, консерватор вдихає і видихає через сапун. Силікагель поглинає вологу з повітря, що надходить, змінюючи колір із синього на рожевий, коли він стає насиченим-, забезпечуючи чіткий візуальний індикатор для обслуговуючого персоналу. Ця проста, але ефективна система зберігає якість масла, уповільнює окислення та продовжує термін служби ізоляції.
2.4 Газове реле (реле Бухгольца)
Газове реле Бухгольца з-встановленням у з’єднувальній трубі між основним резервуаром і масляним консерватором слугує критичним захисним пристроєм безпеки для трансформатора. Реле забезпечує двоступеневий-захист: у разі початкових несправностей, таких як локальний перегрів або частковий розряд, у камері реле накопичуються бульбашки газу, викликаючи сигнал тривоги. У разі серйозних внутрішніх несправностей-таких як дуга або коротке замикання-швидкий сплеск масла впливає на перегородку реле, активуючи схему відключення, щоб відключити трансформатор від джерела живлення. Реле також подає сигнал про відключення, якщо рівень масла падає через витік. Цей подвійний захист забезпечує раннє виявлення несправностей і запобігає катастрофічній поломці обладнання.
2.5 Масляний консерватор
Масляний консерватор являє собою циліндричну ємність, встановлену над трансформатором і з'єднану з основним резервуаром через трубу. Його основною функцією є пристосування до теплового розширення та звуження ізоляційної олії під час коливань температури під час роботи. Забезпечуючи додатковий простір для зміни об’єму масла, консерватор запобігає підвищенню тиску, яке може розірвати резервуар, а також утворенню вакууму, який може зруйнувати його. Консерватор гарантує, що основний резервуар завжди залишається повністю заповненим ізоляційним маслом, запобігаючи впливу повітря на обмотки та сердечник-, що може порушити цілісність ізоляції. Крім того, це забезпечує надійну роботу реле Бухгольца та спрощує завдання з технічного обслуговування, такі як моніторинг рівня масла та заправка. Для безперервного контролю рівня на розширювачі встановлено індикатор рівня масла з контактами сигналізації та відключення.
2.6 Клемна коробка
Для розміщення та захисту всіх з’єднань електропроводки приладу передбачена клемна коробка. Цей корпус об’єднує вторинну проводку від трансформаторів струму, реле, покажчиків рівня масла та інших контрольних пристроїв у централізованому, доступному місці. Клемна коробка містить клемні колодки високого-класу для тривалої та ефективної роботи, забезпечуючи надійну передачу сигналу та спрощену польову проводку.
2.7 Розетка трансформатора струму
Для розміщення вторинної проводки трансформаторів струму, які використовуються для моніторингу температури обмотки, встановлено спеціальну розеткову коробку трансформатора струму (CT). Цей корпус забезпечує організовані кінцеві точки для вторинних ланцюгів ТТ, захищаючи з’єднання від впливу навколишнього середовища, одночасно полегшуючи технічне обслуговування та тестування. Вихідна коробка CT виготовлена з міцних матеріалів із корозійно-стійким покриттям, щоб забезпечити довгострокову-надійність під час зовнішнього встановлення.
2.8 Вхід нульової фази (вхід нейтралі)
Нейтральний вхід встановлений збоку резервуара, забезпечуючи спеціальну точку закінчення для з’єднання нейтралі трансформатора. Прохідний прохід розроблено з урахуванням вимог щодо заземлення системи низького рівня відповідно до стандартів проектування електрики, забезпечуючи належне заземлення системи та шлях струму замикання.
2.9 Радіатор
Чотири радіатори встановлені на баку трансформатора як основні компоненти охолодження для розсіювання тепла. Радіатори складаються з серії ребер або труб, які збільшують площу поверхні, доступну для передачі тепла між гарячою ізоляційною олією та навколишнім повітрям. Коли нагріте масло піднімається з сердечника й обмоток трансформатора, воно надходить у радіатори, де віддає тепло в атмосферу та повертається в бак із нижчою температурою-, досягаючи природної циркуляції масла без потреби в насосах (охолодження KNAN). Ця пасивна система охолодження гарантує, що трансформатор підтримує безпечну робочу температуру при безперервній роботі з повним-навантаженням у тропічному кліматі Ла Індії, де температура навколишнього середовища може досягати 32,8 градусів.
03 Тестування
Кожен трансформатор SCOTECH проходить комплексне планове заводське випробування перед відправленням у повній відповідності стандартам IEEE C57.12.00-2021 та IEEE C57.12.90-2021. Для цього агрегату потужністю 750 кВА були проведені та задокументовані такі планові випробування:
|
Тестовий елемент |
Вимога |
Виміряне значення |
Результат |
|
Опір обмотки |
Максимальний дисбаланс Менше або дорівнює 4,45% |
4.45% |
Пас |
|
Коефіцієнт напруги |
Відхилення менше або дорівнює 0,5% |
-0.02% |
Пас |
|
Фазове співвідношення |
Dyn11 |
Dyn11 |
Пас |
|
Ні-втрати навантаження |
+10% толерантності |
1,293 W |
Пас |
|
Втрата навантаження (85 градусів) |
+6% толерантності |
8,282 W |
Пас |
|
Імпеданс напруги |
±7,5% толерантності |
5.80% |
Пас |
|
Ефективність |
Більше або дорівнює 99,15% |
99.16% |
Пас |
|
Прикладена напруга (HV) |
80 кВ / 60с |
Без поломки |
Пас |
|
Прикладена напруга (LV) |
10 кВ / 60с |
Без поломки |
Пас |
|
Індукована напруга |
69 кВ / 48 с / 150 Гц |
Без поломки |
Пас |
|
Тест на витік |
50 кПа / 24 год |
Відсутність витоку |
Пас |
|
Опір ізоляції |
- |
2.02–3.37 GΩ |
- |
|
Масляний діелектрик |
Більше або дорівнює 45 кВ |
62,45 кВ |
Пас |
Ці звичайні випробування підтверджують, що цей конкретний трансформатор виготовлено правильно, відповідає табличці з паспортними даними та не має виробничих помилок. Детальний звіт про випробування надається разом з кожним блоком, пропонуючи повну та прозору документацію всіх виміряних значень і результатів оцінки.
04 Упаковка та доставка
4.1 Упаковка
4.2 Доставка
05 Сайт і резюме
Цей трансформатор був успішно виготовлений, випробуваний на заводі та доставлений для проекту золотопереробного заводу La India у Нікарагуа. Усі звичайні випробування проводились у суворій відповідності до стандартів IEEE та були засвідчені незалежними інспекторами. Результати підтвердили повну відповідність зазначеним гарантіям ефективності-включно з ефективністю 99,16%, повним опором 5,80% та -втратою холостого ходу 1293 Вт. Після встановлення та введення в експлуатацію на місці проекту в Центральному нагір’ї Нікарагуа цей агрегат потужністю 750 кВА буде надійно працюють у тропічному кліматі регіону з температурою навколишнього середовища до 32,8 градусів, відносною вологістю до 79% і річною кількістю опадів 1239 мм. Трансформатор, розроблений для безперервної роботи 24/7/365 і термін служби 25-років, є свідченням інженерної досконалості SCOTECH і нашої непохитної відданості постачанню безпечних, надійних і високоефективних рішень для електропостачання для глобального гірничодобувного та промислового секторів.
