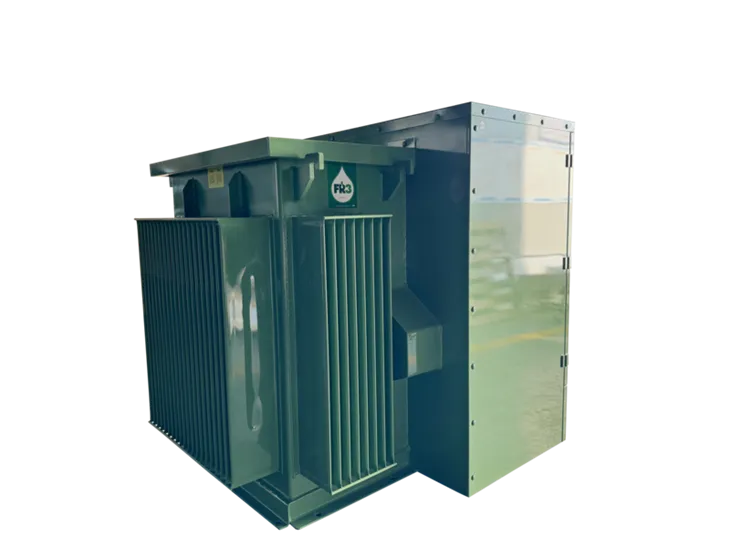

400 кВА Накладний трансформатор-23/0,4 кВ|Чилі 2024

01 Загальний

1.1 Історія проекту

Покупцем трансформатора для цього проекту є Dovey. 400. Трансформатор на панелі кВА був доставлений до Чилі в 2024 році. Номінальна потужність трансформатора становить 400 кВА з охолодженням KNAN. Первинна напруга становить 23 кВ з діапазоном відведення ±2*2,5% (NLTC), вторинна напруга становить 0,4 кВ, вони утворили векторну групу YNyn0, і це трансформатор радіального живлення та мертвого переднього трансформатора.

Наші клієнти в муніципальній інфраструктурі, індустріальних парках і комерційних забудовах часто стикаються з критичними проблемами: забезпечення абсолютної безпеки експлуатації в громадських місцях, управління розширенням мережі в межах вузьких фізичних відбитків і підтримання безперебійності живлення за вимогливих умов навантаження.

Наша основна продуктова стратегія спрямована на вирішення цих проблемних моментівкомпактна, повністю ізольована та високопружна конструкція. Це втілено в нашому трансформаторі потужністю 400 кВА, який-монтується на панелі, розробленому для забезпечення неперевершеної надійності та безпеки.

Основні особливості дизайну, які відповідають сучасним викликам:

Повністю ізольована, безпечна-за-проектною архітектурою:На вході високої-напруги використовується колінний кабельний штекер-типу, підключений до втулки, ущільнюючи всі струмоведучі частини всередині ізоляції. Це створює мертву-передню конструкцію, де поверхня терміналу має нульовий потенціал,принципово виключаючи ризик ураження електричним струмомі забезпечення безпеки персоналу навіть у найбільш перевантажених місцях.

Оперативна гнучкість для реагування на надзвичайні ситуації:Колінчастий роз’єм не тільки спрощує під’єднання кабелю, але також виконує функцію вимикача-навантаження в надзвичайних ситуаціях. Ця конструкція забезпечуєважлива гнучкість для обслуговування та усунення несправностей, мінімізуючи час простою та підвищуючи стійкість мережі.

Еластична продуктивність ядра з рідиною FR3:Трансформатор наповнено натуральним ефірним маслом-з-температурою загоряння FR3, що забезпечує чудові екологічні та безпечні переваги. Це доставляєвиняткова продуктивність: низькі втрати, низький рівень шуму та низьке підвищення робочої температури.Цей фонд надає йому aвисока стійкість до перевантажень, чудова стійкість до короткого-замикання та міцна стійкість до ударів, забезпечуючи надійність при стрибках напруги і в важких умовах експлуатації.

Наш трансформатор потужністю 400 кВА, створений за передовими технологіями та високоякісними матеріалами, розрахований на тривалий і надійний термін служби. Кожна одиниця проходить суворе повне приймальне випробування перед доставкою.

Ми підтримуємо наші продукти комплексним-пакетом послуг, що охоплює все: від консультацій і цінових пропозицій до виробництва, встановлення, введення в експлуатацію, навчання та-підтримки після продажу. Оскільки наші трансформатори успішно працюють у більш ніж 50 країнах, ми прагнемо бути вашим найнадійнішим постачальником і надійним партнером у сфері енергетики.

1.2 Технічна специфікація

Тип специфікації трансформатора 400 кВА та специфікація

1.3 Креслення

400 кВА креслення схеми трансформатора та його розмір.

02 Виробництво

2.1 Ядро

Зіткнувшись із галузевими проблемами, пов’язаними з неефективністю, нестабільністю трансформаторів і високою вартістю терміну служби, наша стратегія зосереджена на чудовій конструкції сердечника з трьома-колонками. Цей підхід безпосередньо вирішує ці проблеми, створюючи коротший, симетричний магнітний шлях, який зменшує втрати енергії (втрати заліза), запобігає магнітному зсуву для стабільної роботи та мінімізує витік. Крім того, конструкція за своєю суттю покращує природне охолодження та забезпечує надійну механічну конструкцію, в результаті чого трансформатор має вищий ККД, чудову стійкість і нижчу загальну вартість володіння.

2.2 Намотування



Наша стратегія гібридної обмотки, яка поєднує низьковольтну фольгову обмотку з-високовольтною дротяною обмоткою, безпосередньо вирішує ключові проблеми щодо цілісності ізоляції, керування температурою та стійкості до короткого-замикання. Ця конструкція створює більш рівномірне електричне поле для запобігання поломці, покращує розсіювання тепла для більшої здатності до перевантаження та забезпечує чудову механічну міцність, щоб протистояти струмам пошкодження. Крім того, тісний зв’язок обмоток оптимізує магнітний ланцюг, зменшуючи втрати на витік для досягнення більш високої загальної ефективності.

2.3 Бак

Щоб забезпечити надійність і довговічність трансформатора за високих навантажень і суворих умов, наша стратегія проектування включає надійний резервуар і передову систему охолодження. Це реалізується завдяки радіатору з примусовою-циркуляцією масла для чудового розсіювання тепла, високо{2}}баку з нержавіючої сталі з чудовою герметизацією для запобігання витокам і корозії, а також критичним функціям безпеки, таким як клапан скидання тиску, що разом гарантує стабільну роботу та подовжений термін служби у складних умовах.

2.4 Остаточне складання

Щоб забезпечити досконалість виробництва та довгострокову-надійність роботи, наша виробнича стратегія включає суворий контроль якості на кожному критичному етапі. Це включає в себе точну перевірку компонентів, спеціальну обробку ізоляції під час-складання обмотки сердечника та використання герметичних,-стійких до корозії корпусів. Методологія доповнюється надійними електричними з’єднаннями, інтегрованими засобами захисту та ефективними системами охолодження, що забезпечує чудову продуктивність і довговічність трансформатора.

03 Тестування

04 Упаковка та доставка

4.1 Упаковка

Наш три{0}}фазний-трансформатор надійно упакований у-зроблений на замовлення, важкий-дерев’яний ящик, розроблений для забезпечення повного захисту під час транспортування та зберігання. Міцна дерев'яна рама посилена сталевими ременями, щоб запобігти зміщенню, а сам трансформатор заблокований зсередини та скріплений для поглинання будь-яких ударів. Таке пакувальне рішення гарантує, що ваш пристрій прибуде на місце в ідеальному стані, готовий до встановлення.

4.2 Доставка

Наші три{0}}накладні-трансформатори оптимально підготовлені для безпечного та ефективного морського транспортування. Кожна одиниця надійно блочно-змонтована у своєму надважкому-дерев’яному ящику, повністю захищеному від атмосферних впливів, щоб витримувати суворі морські умови. Це міцне пакування в поєднанні з чітким маркуванням для підйому та штабелювання забезпечує безперебійне транспортування, розміщення на палубі та-своєчасну доставку до глобальних проектних об’єктів.

05 Сайт і резюме

Щоб відповідати критичним завданням щодо забезпечення безпеки, адаптивності та ефективності розподілу електроенергії в різних налаштуваннях, наша стратегічна увага зосереджена на повністю ізольованому, компактному три{0}}фазному-трансформаторі. Його колінчасті штепсельні-з’єднувачі створюють мертву-передню конструкцію для максимальної безпеки в громадських місцях, а серцевина з низькими-втратами та-стійкий до корозії резервуар забезпечують високу енергоефективність і довгострокову-надійність із мінімальним обслуговуванням, створюючи надійне рішення для живлення промислових, комерційних і житлових проектів.
