Цзяншан Scotech Електричний Co., ТОВ

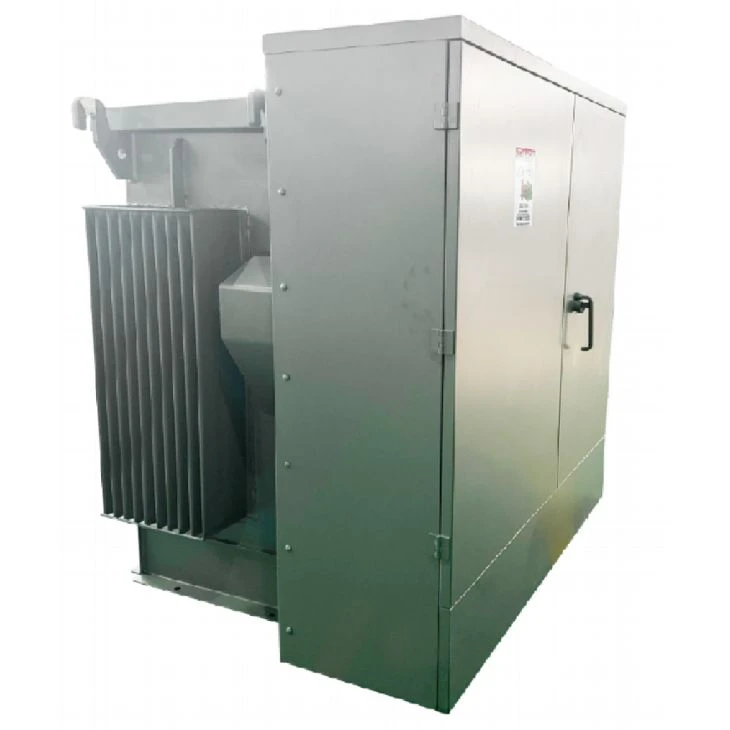

1000 кВА ТП-24/0,48 кВ|США 2024
Потужність: 1000кВА
Напруга: 24000 D-480Y/277 В
Характеристика: з прохідною вставкою
1000 кВА-передня панель-встановлений трансформатор - безпечний, ефективний і створений для надійного розподілу електроенергії в будь-якому місці.
01 Загальний
1.1 Опис проекту
Поставлений в США в 2024 році, цей 1000 кВАтри{0}}фазний трансформатор-накладнийвідповідає стандарту IEEE Std C57.12.34-2022 і відповідає стандартам енергоефективності DOE 2016. Він працює на частоті 60 Гц з первинною напругою 24 кВ і вторинною напругою 480GrdY/277 В, має векторну групу Dyn1. Трансформатор використовує мідні обмотки та систему охолодження KNAN, а також заповнений натуральним ефірним маслом FR3 для підвищення пожежної безпеки та екологічної стійкості. Оснащений функцією живлення контуру, без{12}}фронтального доступу та-перемикача РПН без навантаження, що пропонує діапазон регулювання напруги ±2 × 2,5%, пристрій має імпеданс 5,75%, втрати-без навантаження 1,020 кВт і-втрати під навантаженням 8,170 кВт, що забезпечує ефективне та надійне живлення середньої напруги розподіл.
Трансформатор переднього блоку потужністю 1000 кВА знижує ризик спалаху дуги під час експлуатації або технічного обслуговування. Його глуха передня конструкція включає в себе повністю ізольовані гумові втулки з кінцями, зробленими через коліна, що розривають навантаження, що забезпечує підвищену безпеку та легкість підключення.
Трансформатор потужністю 1000 кВА, що монтується на передній панелі, служить компактним і ефективним рішенням для живлення для комунальних, комерційних і промислових застосувань. Розроблений для довговічності, його можна встановлювати як у приміщенні, так і на вулиці, забезпечуючи надійну та безпечну систему розподілу енергії в різних середовищах.
1.2 Технічна специфікація
1000 кВА трифазний глухий передній трансформатор специфікації та паспорт
|
Доставлено до
США
|
|
рік
2024
|
|
Тип
Трифазний трансформатор для монтажу на колодці
|
|
Стандартний
Стандарт IEEE C57.12.34-2022
|
|
Номінальна потужність
1000 кВА
|
|
Частота
60 Гц
|
|
годувати
Петля
|
|
Фронт
Мертвий
|
|
Фаза
три
|
|
Тип охолодження
КНАН
|
|
Рідкий утеплювач
FR3 Масло
|
|
Первинна напруга
24 кВ
|
|
Вторинна напруга
0,48 кВ
|
|
Векторна група
Dyn1
|
|
Матеріал намотування
Мідь
|
|
Імпеданс
5.75%
|
|
Стандарт ефективності та втрат
DOE 2016
|
|
Натисніть Changer
NLTC
|
|
Діапазон натискання
±2*2.5%
|
|
Без втрати навантаження
1,020 кВт
|
|
При втраті навантаження
8,170 кВт
|
|
Аксесуари
Стандартна конфігурація
|
1.3 Креслення
1000 кВА трифазний глухий передній трансформатор, креслення та паспортна табличка
 |
 |
02 Виробництво
2.1 Ядро
Сердечники SCOTECH виготовляються під суворим контролем якості, що забезпечує точне укладання, рівномірний тиск ламінування та послідовне магнітне вирівнювання. Цей процес ефективно зменшує повітряні проміжки та механічне напруження всередині сердечника, покращуючи структурну цілісність і мінімізуючи ризик утворення гарячих точок.
2.2 Намотування
Створений для комерційного та промислового використання, цей трансформатор Dyn1 потужністю 1000 кВА використовує фольгові-котушки НН та котушки високої напруги з мідним дротом із паперовою-ізоляцією. Оптимізована структура забезпечує надійну ізоляцію, низький рівень шуму та підвищену довговічність за вхідної напруги 24 кВ та змінних умов навантаження.
2.3 Бак
Бак трансформатора захищає внутрішні компоненти від механічних ударів, вібрації та зовнішніх сил. Його посилена сталева конструкція гарантує, що під час транспортування та встановлення критичні частини залишатимуться добре захищеними та надійно розташованими.
2.4 Остаточне складання
Scotech оснащує кожен трансформатор внутрішніми запобіжниками Bay-O-Net, з’єднаними послідовно з запобіжниками-обмежувачами струму, відповідного розміру для оптимального захисту. Ми постачаємо розрядники перенапруги колінного-типу MOV, які відповідають IEEE 386, забезпечуючи безпечну роботу в умовах перенапруги.
03 Тестування
Регулярне випробування та стандарт тестування
1. Вимірювання опору відповідно до IEEE C57.12.90-2021, пункт 5
2. Тест-відношення фаз відповідно до IEEE C57.12.90-2021, пункт 6
3. Тести співвідношення відповідно до IEEE C57.12.90-2021, пункт 7
4. Втрати без навантаження та струм без навантаження згідно з IEEE C57.12.90-2021, пункт 8
5. Втрати навантаження, імпедансна напруга та ефективність відповідно до IEEE C57.12.90-2021, пункт 9
6. Випробування на стійкість до індукованої напруги згідно з IEEE C57.12.90-2021, пункт 10.5.1
7. Випробування прикладеної напруги згідно з IEEE C57.12.90-2021, пункт 10.6
8. Випробування на герметичність за допомогою тиску для занурених у рідину трансформаторів - випробування на герметичність при 15 кПа слід проводити протягом 12 годин без витоку. Без постійної деформації.
9. Вимірювання опору ізоляції
10. Діелектричні випробування масла
Результати тестування
|
немає |
Тестовий елемент |
одиниця |
Приймальні значення |
Виміряні значення |
Висновок |
|
1 |
Вимірювання опору |
% |
Максимальна швидкість дисбалансу опору |
0.356 |
Пас |
|
2 |
Тести співвідношення |
% |
Відхилення коефіцієнта напруги на головному відводі: менше або дорівнює 0,5% Символ підключення: Dyn1 |
-0.02% |
Пас |
|
3 |
фазові-тести співвідношення |
/ |
Dyn1 |
Dyn1 |
Пас |
|
4 |
Втрати-без навантаження та струм збудження |
% кВт |
I0 :: надати виміряне значення P0: надати виміряне значення допуск для втрат без навантаження становить +0% |
0.18% 0.985 |
Пас |
|
5 |
Втрати навантаження імпеданс напруга і ККД |
% кВт кВт |
t: 85 градусів Z%: виміряне значення Pk: виміряне значення Pt: виміряне значення допуск для імпедансу становить ±7,5% допуск на загальну втрату навантаження становить +0% ККД не менше 99,43% |
5.61% 7.740 8.725 99.46% |
Пас |
|
6 |
Випробування прикладеної напруги |
кВ |
ВН: 40кВ 60с НН: 10кВ 60с |
Не відбувається падіння випробувальної напруги |
Пас |
|
7 |
Тест на стійкість до індукованої напруги |
кВ |
Прикладена напруга (кВ): 0.960 Тривалість(и):40 Частота (Гц): 180 |
Не відбувається падіння випробувальної напруги |
Пас |
|
8 |
Тест на витік |
кПа |
Прикладений тиск: 15 кПа Тривалість: 12 год |
Ні витоку, ні Пошкодження |
Пас |
|
9 |
Вимірювання опору ізоляції |
GΩ |
HV-LV до землі: LV-HV до землі: HV & LV до землі: |
2.51 2.60 3.88 |
/ |
|
10 |
Тест на діелектрик масла |
кВ |
Більше або дорівнює 40 |
52.0 |
Пас |
04 Упаковка та доставка
 |
 |
05 Сайт і резюме
Трансформатор Scotech потужністю 1000 кВАрозроблено для надійного та ефективного розподілу електроенергії середньої{0}}напруги в комунальних, комерційних і промислових умовах. Розроблений відповідно до енергетичних стандартів IEEE Std C57.12.34-2022 і DOE 2016, цей трансформатор має мідні обмотки, охолодження KNAN і натуральне ефірне масло FR3 для підвищення безпеки та захисту навколишнього середовища. Його глуха передня конструкція з повністю ізольованими втулками та колінами, що розривають навантаження, значно знижує ризик спалаху дуги під час експлуатації та технічного обслуговування.
Виготовлений із прецизійних-укладених сердечників і оптимізованих фольгованих-намотаних низьковольтних котушок із-паперовою ізоляцією високої напруги, він забезпечує надійну ізоляцію та низький рівень шуму за змінних навантажень. Міцний сталевий резервуар захищає важливі компоненти від ударів і вібрації під час транспортування та встановлення. Оснащений запобіжниками Bay-O-Net і струмо-обмежувальними запобіжниками, а також розрядниками MOV, сумісними зі стандартом IEEE 386, цей глухий передній трансформатор забезпечує надійний захист і надійну роботу.
У Scotech ми зосереджуємося на постачанні практичних, безпечних і довговічних трансформаторів із глухим фронтом, які підходять для різноманітних середовищ-у приміщенні чи на відкритому повітрі-, забезпечуючи впевненість і спокій у вашій роботі.
