Як вибрати правильну потужність кВА для трансформатора, встановленого на колодці

вступ







Що таке кВА в трансформаторах?



кВА (кіловольт-ампер) – це загальна одиниця вимірювання потужності трансформатора. Він вказує на максимальне навантаження, яке трансформатор може безпечно витримати за номінальної напруги та струму. Простіше кажучи, кВА відображає, скільки електричної потужності може «видавати» трансформатор.

кВА проти кВт: у чому різниця?

Багато людей часто плутають кВА з кВт (кіловат), але це не те саме:

• кВт представляє фактичну реальну потужність, споживану обладнанням
• кВА представляє уявну потужність, яка включає як реальну, так і реактивну потужність

Співвідношення між ними таке:

кВт=кВА × коефіцієнт потужності

Оскільки різні типи електричних навантажень (наприклад, двигуни чи кондиціонери) мають різні коефіцієнти потужності, використання лише кВт не може точно відобразити вимоги до навантаження трансформатора. Ось чому трансформатори оцінюються в кВА, оскільки це забезпечує більш повне вимірювання струму та напруги, які повинен витримувати трансформатор, незалежно від типу навантаження.





Як вибрати правильну потужність кВА для трансформатора, встановленого на колодці



При виборі номінальної потужності кВА для трансформатора, встановленого на колодці, важливо враховувати фактичні вимоги до потужності та умови експлуатації. Ключова ідея полягає в тому, щоб спочатку розрахувати необхідне навантаження, а потім врахувати піковий попит, майбутнє розширення, тип навантаження та фактори навколишнього середовища.



1. Обчисліть кВА на основі напруги та струму системи

Двома ключовими параметрами для визначення розміру трансформатора є напруга системи та струм навантаження. Ви можете використовувати такі формули для розрахунку теоретичної кВА:

• Однофазна-система:

кВА=(Напруга × Струм)÷1000

• Три{0}}фазна система:

кВА=(√3 × напруга × струм) ÷ 1000

де √3 ≈ 1,732

приклад:

Для три{0}}фазної системи з напругою 400 В і струмом навантаження 100 А:

кВА=(1,732×400×100)÷1000≈69,3 кВА

Це значення служить базовим орієнтиром для визначення розміру трансформатора.



2. Розглянемо пікове навантаження та майбутнє розширення

• Розмір трансформатора слід вибирати відповідно до пікового навантаження, щоб уникнути короткочасного-перевантаження.
• Рекомендується додати 20–30% запасу потужності, щоб врахувати майбутні оновлення обладнання або збільшення навантаження.



3. Відрегулюйте місткість відповідно до типу завантаження

• Опірні навантаження(наприклад, обігрівачі): кВА ≈ кВт
• Індуктивні навантаження(наприклад, двигуни, кондиціонери): вимагають більшого кВА через низький коефіцієнт потужності та більший пусковий струм.



4. Враховуйте фактори навколишнього середовища

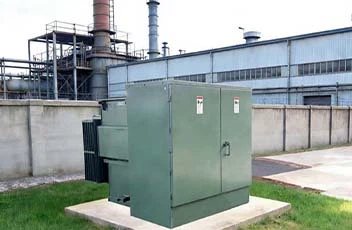

Трансформатори, які встановлюються на майданчику, зазвичай встановлюються поза приміщенням, і температура навколишнього середовища та умови вентиляції можуть впливати на їх ефективну потужність. У середовищах із високою-температурою або в місцях із слабким повітряним потоком для забезпечення стабільної роботи може знадобитися трохи вища потужність кВА.





Практичні поради щодо вибору правильного трансформатора кВА



Виконавши теоретичні розрахунки, ви можете дотримуватись таких практичних порад при виборі накладного трансформатора:

• Не засновуйте вибір виключно на поточному навантаженні; розглянути майбутнє розширення або потенційне зростання навантаження.
• Віддавайте перевагу стандартним моделям кВА, які пропонують виробники, що спрощує закупівлю, технічне обслуговування та майбутню заміну.
• Переконайтеся, що номінальна напруга трансформатора відповідає напрузі системи та враховуйте коефіцієнт потужності для підтримки ефективної роботи.
• Якщо ви не впевнені, зверніться до професійного виробника трансформатора, що монтується на колодці, щоб отримати експертні поради або індивідуальне рішення.





Висновок



Вибір правильної номінальної потужності кВА для трансформатора, встановленого на панелі, має вирішальне значення для забезпечення безпечної та стабільної роботи системи. Точний розрахунок вимог до навантаження та врахування пікового попиту, майбутнього розширення та типу навантаження разом із практичними порадами щодо вибору ви можете вибрати найбільш підходящу потужність трансформатора.

Якщо ви все ще не впевнені щодо правильного вибору кВА, не соромтеся це зробитизверніться до SCOTECHдля професійного керівництва або індивідуального рішення.
